手持式变压器直流电阻测试仪

收藏
  • 商品说明

手持式变压器直流电阻测试仪

一、简介:

      手持式变压器直流电阻测试仪是一款创新型产品,产品体积小巧,手持式操作,更加轻便,便于携带。产品不仅适合变压器、互感器、电抗器等感性试品的测量, 而且适合铜排、导线、开关触点等阻性试品的测量,仪表测试速度快、准确度高。

二、包装内容:

收到货运包装箱后,打开包装箱并检查是否有损坏。如果货运包装箱已损坏,或衬垫材料有压痕,请通知货运公司和离您最近的力兴销售处。

请检查您是否在手持式直阻包装中收到下列物品:

标配:

√1台手持式测试仪

√1套测试线(红、黑各一条)

√1个充电器(16.8V)

√1个腕带(连接到手持式测试仪)

√1份印刷版用户手册

√1份合格证及出厂测试报告

选配:

√1个外置打印机(附打印连接线)

√1个无线测温模块(附2个胶棒天线)

√1个充电器(4.2V)

三、功能特点:

1、锂电池供电或者220V交流供电自适应,一次充电,可连续进行上百台变压器直流电阻测试,测试过程简单、方便。

2、输出六档电流,最大输出10A电流,最大输出25V电压,并且可自动选择电流,方便快捷。

3、量程宽、精度高,500uΩ~50KΩ。

4、具有电阻温度换算功能,可选配无线测温模块,实时测量现场试品温度,以确保电阻折算值的准确性。

5、具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。

6、5.6寸超大工业级高亮度彩色液晶屏,在强阳光下显示依然清晰可见。

7、配备外置式打印机,便于数据打印。

8、具有本机存储和优盘存储。

四、技术指标:


五、调整腕带:

       为了更好地抓握,可剥开带子,调整粘扣带,如下图所示。


六、对电池充电:

       在首次使用手持式仪器之前或长时间存放之后或电池电量低时,请使用其随附的充电器对电池至少充电2小时,并且充电时可继续使用手持式测试仪。电池完全充满后,充电器指示灯由红色变为持续绿色。

七、倾斜手持式测试仪:

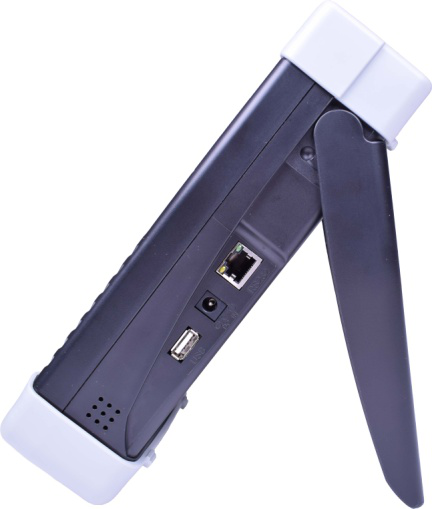

       为了在操作期间方便拿取仪器或露出侧面接口,可使手持式测试仪倾斜,如下图所示。


抬起倾斜座并向外拉

八、产品外观:

顶视图


前视图


侧视图


功能模块

说明

测试接线区

红、黑两色接线座,分别对应I+、U+、U-、I-,测试线另一端有红、黑两色测试钳,对应接被测试品。

天线座

请接专用的胶棒天线,用于无线测温信号的接收。

显示屏

5.6寸超大工业级高亮度彩色液晶屏,显示操作菜单和测试结果。

按键

操作仪器用。 “↑↓”为“上下”键,选择移动或修改数据;“←→”为“左右”键,选择移动或修改数据;“确认”键,确认当前操作;“取消”键,放弃当前操作。

电源开关

整机电源开关,开机时拨到开位置,关机时拨到关位置。

RS232接口

连接外置打印机。

充电接口

使用仪器专用充电器进行充电。

USB接口

外接优盘用,用来存储测试数据,请使用FAT或FAT32格式的U盘;在存储过程中,严禁拨出优盘。

九、操作使用说明:

1、测试接线

     测试线的红、黑测试钳接被测试品的两端;测试线另一端按颜色接仪表的红、黑接线柱。

2、智能电量管理

     仪器在长时间未操作时,自动调暗液晶背光,以节省电量;仪器带低电量充电提示功能、过放保护功能;仪器电量低时可插充电器充电,并可在充电过程中正常使用仪器。

3、打印机使用说明

     打印机按键和打印机指示灯是一体式。打印机上电后,正常时指示灯为常亮,缺纸时指示灯闪烁。按一次按键,打印机走纸。

     打印机换纸:扣出旋转扳手,打开纸仓盖;把打印纸装入,并拉出一截(超出一点撕纸牙齿),注意把纸放整齐,纸的方向为有药液一面(光滑面)向上;合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头,并把旋转扳手推入复位。

4、使用操作

     所有测试线接好以后,打开电源开关,仪器初始化后进入“主菜单”屏,如下图所示。


编号

说明

1

显示日期时间。

2

显示外设和当前操作状态。


插入优盘时显示此图标。


插入打印机时显示此图标。


有蓝牙设备连接时显示此图标。


测温模块连接时显示此图标。


测试过程中显示此图标。


仪表内部温度过热显示此图标。

3

电量显示,电量低时此图标闪烁。

4

仪器主菜单操作区,通过上、下键选择相应功能,按“确认”键进入相应功能菜单。


直流电阻测试功能,可测变压器、互感器、电抗器等感性试品和铜排、导线、开关触点等阻性试品。


查询测试过程中保存的各组数据;在存储查询屏可以进行数据打印、转存优盘等操作。


设置仪器的日期、时间。


需要密码操作,不对用户开放。

5

SV:显示仪器当前的软件版本号;

HV:显示仪器当前的硬件版本号。

6

仪器出厂编号。

选择15.png菜单进入直流电阻参数设置屏,如下图。


编号

说明

1

一级操作目录,通过“上下”键选择这些功能,当这些功能被选定后,按“左右”键选择对应功能的参数。

 1614590481603373.png小提示:光标在一级操作目录下,可按“确认”键将光标快速跳转到1614590493116582.png按钮,可快速启动测量。

测试温度

设置所测试品的当前温度,温度数值从-99℃~+99℃。本装置可通过外部无线测温探头实时监测试品。内部油温,也可手动设定温度值。当外部无线测温探头连接时无法手动设定,需关闭探头,才能手动设定。

折算温度

设置测得的电阻值需要折算的温度值,折算温度数值从0℃~+255℃,此数值关系电阻折算值的准确性。

绕组材料

设置试品的绕组材料,可选铜、铝,绕组材料关系到电阻折算值所用的折算系数。

测试电流

选择测试电流档位,可选1mA、10mA、0.1A、1A、5A、10A和自动。

2

二级操作目录,对应一级操作目录的设置参数,通过“左右”键移动光标, “上下”键修改参数。

1614590681411664.png小提示:光标在二级操作目录下,可按“确认”或“取消”键将光标快速跳转到一级操作目录。

3

当前所选测试电流的测量范围。

4

光标在此处时,按“确认”键启动测量。

5

对所选功能的解释说明。

“直阻测试结果”屏如下图。


编号

说明

1

实际测量的电阻值。

2

测试该相绕组时的试品温度。

3

需要折算到的温度数值。

4

绕组材料。

5

温度折算后的电阻值。

6

菜单选择区域。按“左右”键移动光标选择相应功能,按“确认”键执行当前所选功能,按“取消”键返回上一屏。


仍按当前的设置参数重新测试。


将当前的测试结果通过连接外置打印机打印。


将当前的测试结果保存到本机或保存到外接优盘。

1614591005262538.png小提示:保存到优盘的数据为WORD格式,可直接用OFFICE打开进行编辑或打印。

十、注意事项:

1、测试无载调压绕组,不允许在测试过程中或未放完电时切换无载分接开关。

2、在测试过程中或放电过程中不允许拆除测试线和切断电源开关。

3、在测试变压器过程中,变压器未测量侧绕组必须开路。
